標題: 9V電池土砲改造：另類火車動力來源 [打印本頁]

作者: 小卡 時間: 2010-6-16 18:57
標題: 9V電池土砲改造：另類火車動力來源
由於2010年樂高火車系列引進新的PF系統，原來的鋰電池改為4號(AAA)電池6科組成的電池盒。相關討
論可見這篇bearcat的文章:" RF系統將正式取代9V系統!! (更新電池部份) 連結按此 "。同時也意味著原來的
RC被判死刑了。

由於PF的新電池盒要6顆4號電池，原有的鋰電太貴，RC也要6顆3號(AA)電池，個人認為都是不"親民"
的設計。在這環保意識高漲的年代，採用充電電池是個比較合理的選擇。但是一次要用6顆電池！對經濟
上來說是個很大的負擔，個人認為2-4顆對於電池體積與經濟上的價值比較合理，雖然會有續航力下降的
考量！

本次試作方案是採用9V電池，裝置在RC底盤上，用來取代原來的6顆3號電池。當然早就有9V電池盒這種
東西，同時也有連接方法與教學(bearcat大的教學--10194裝上9V電池盒!?連結按此)。在此提供另一種
比較不花錢的土砲方法，拋磚引玉供大家參考！

注意事項：
(1) 所使用的工具有一定的危險，不曾使用過的或是幼童需請家長或專業人士陪同
(2) 改裝有一定之風險，須自行衡量，本篇僅供參考用
(3) 製作前建議先看這篇：RC底盤大拆解--連結按此以了解構造

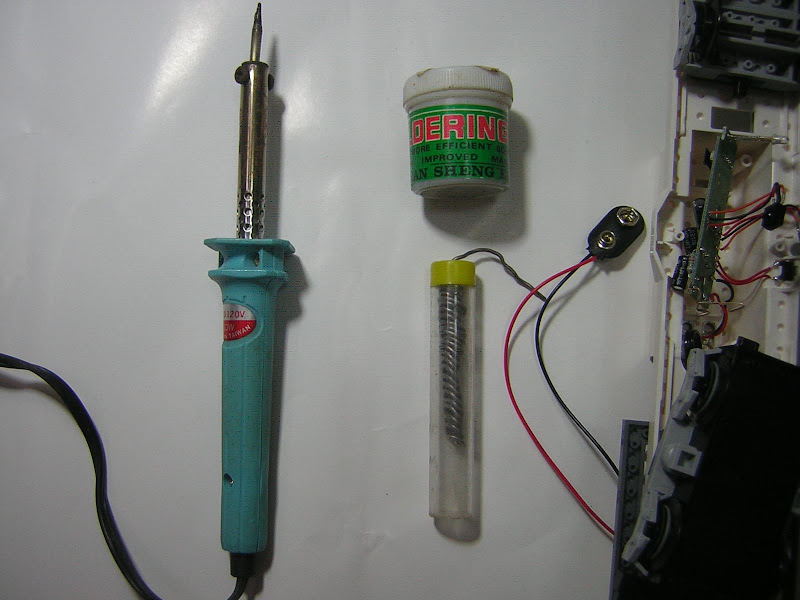

工具：左邊是電烙鐵，中上是助銲油，中下是焊錫，右邊是電池扣(9V電池用)，最右邊是拆開的RC車體

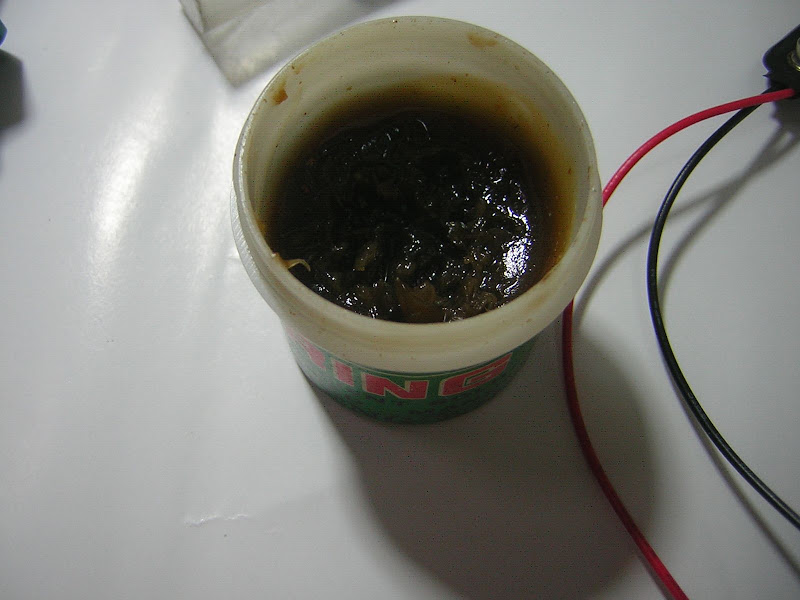

助銲油是長這樣，小小一罐可以用很久

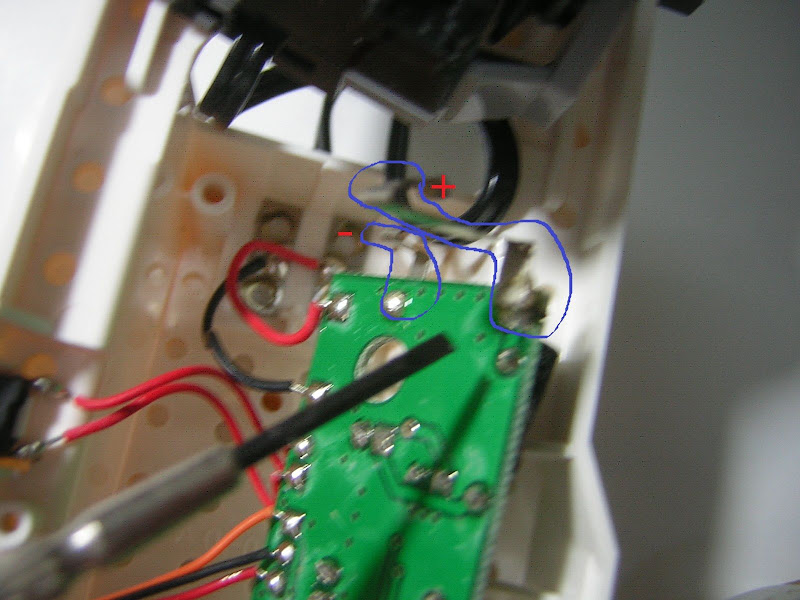

要焊接的點塗上助銲油：凸起來的兩根金屬是原先接觸RC電池盒的極線。正負極不要搞錯，
特別標示起來，請務必確認清楚！

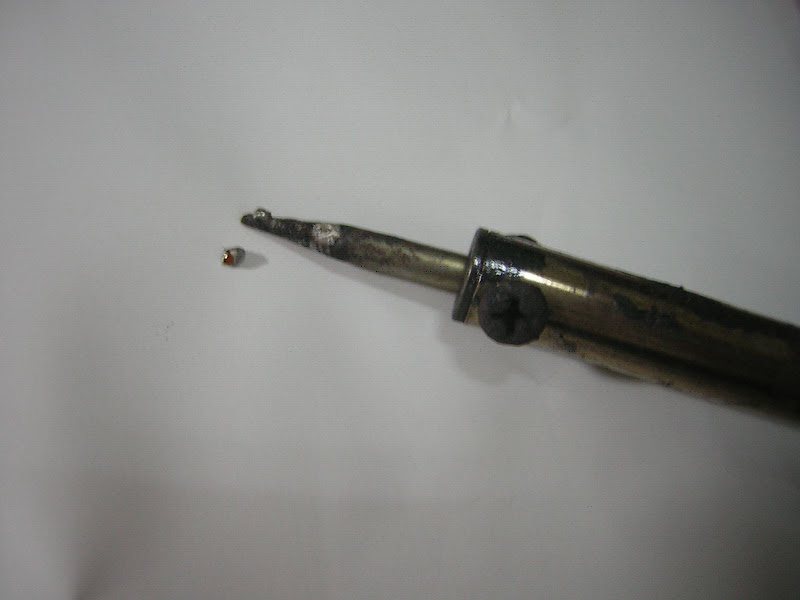

烙鐵工作中

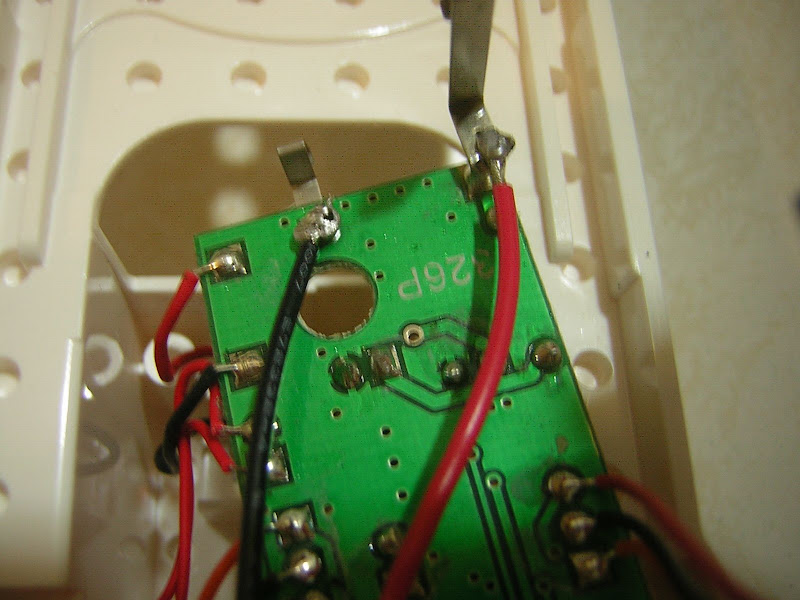

把電池扣焊在接點上，再次注意正負極不要搞錯！(一般紅線是正極，黑或白是負極)

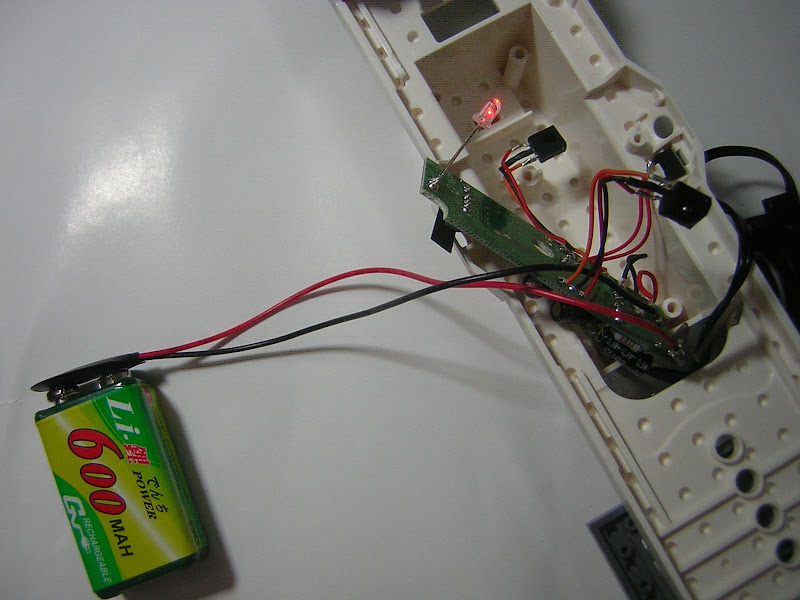

測試一下，可以過電

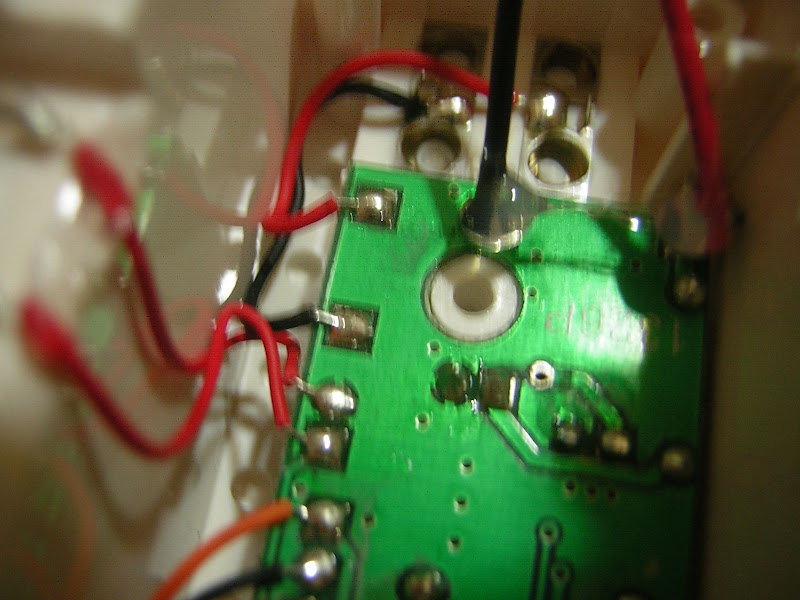

把電路板裝回去，把凸出來的兩根金屬剪掉，反正用不到了，再用熱熔膠補強(避免拉斷而已，不一定要)

鋪上紙片或

作者: HANK 時間: 2010-6-16 19:11
用錫絲效果就很好了!
烙鐵使用要很小心!因為溫度很高!
在焊接的同時要小心!
有時候高溫焊錫中的鬆香很可能會噴出!
切勿太近!
ps:自己改的!真的很棒!

作者: 小卡 時間: 2010-6-16 19:29
又無法編輯了....亂碼

補上後半段

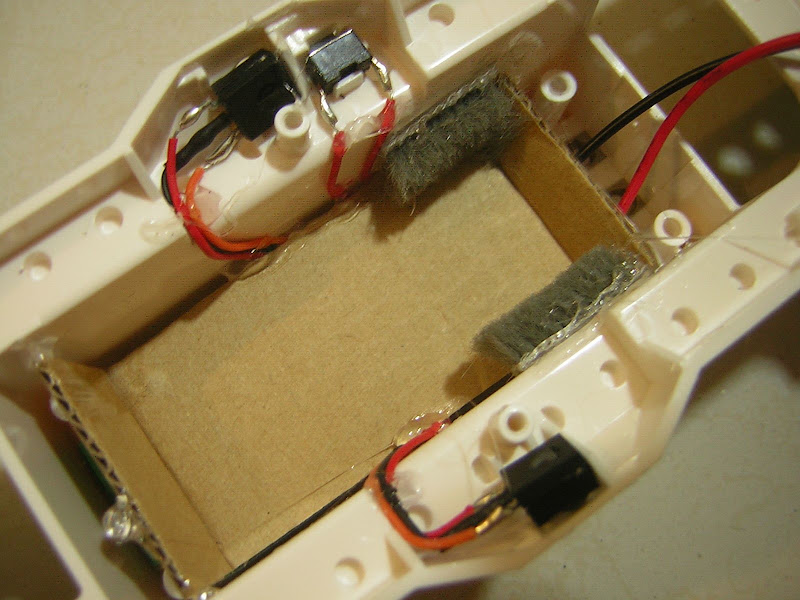

鋪上紙片或塑膠版絕緣

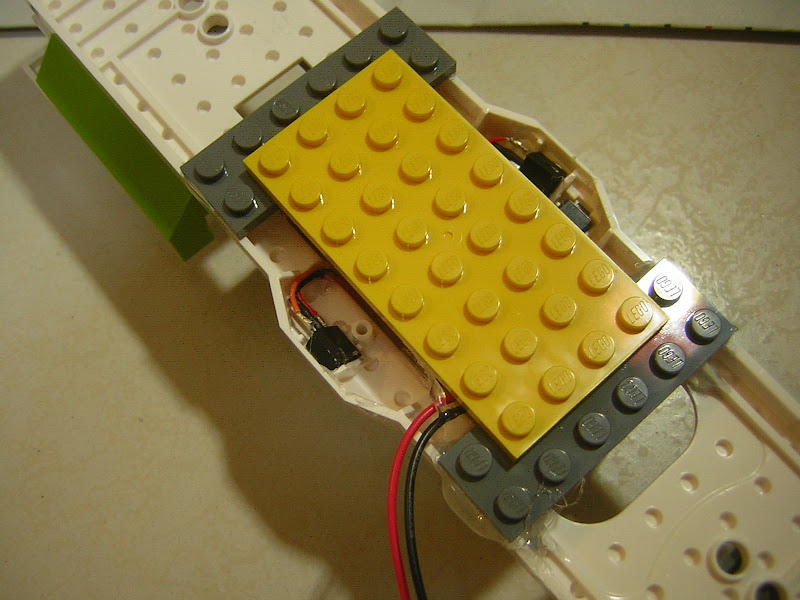

兩邊黏上2*6的平板，這是為了接著可以在堆砌積木用，圖中黃色積木只是為了固定位置用(不要黏死)

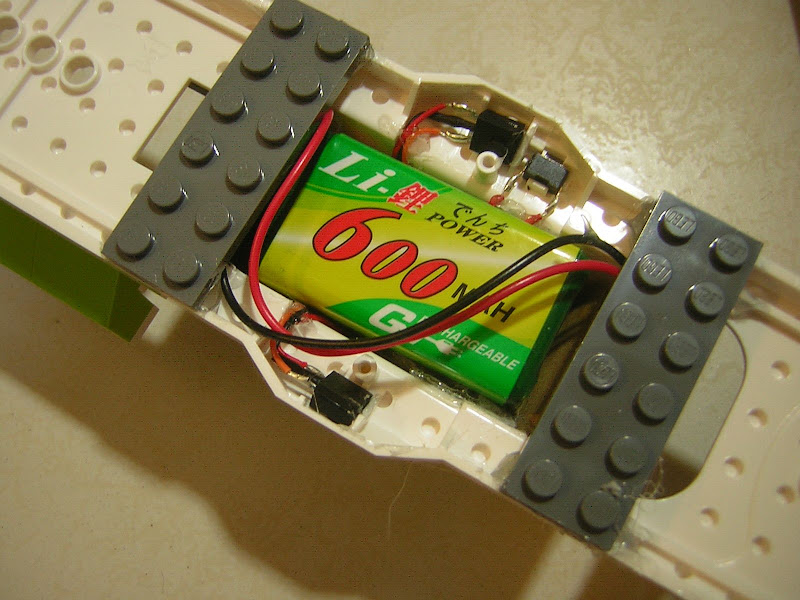

電池塞進去看看，剛剛好。上下兩個灰色2*6平板就是剛剛黏的那兩塊

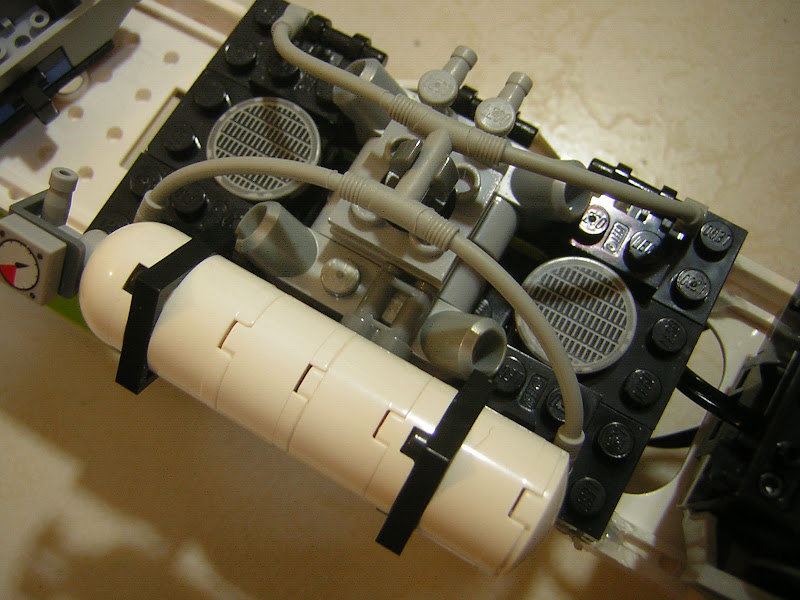

接著可以在2*6平板上繼續堆砌，然後再上面拼砌(此例為引擎)，要換電池時，可以拆下來

改裝完，接馬達會動，可以用RC遙控，但是還沒試車。預計當作 MOC12L--裝甲列車無畏號的動力。
敬請大家多加討論與建議！謝謝！

作者: bearcat 時間: 2010-6-16 19:45
我很久沒碰烙鐵的.. 從高中畢業後到現在..

因為我很不喜歡那個味道. 大學跟研究所都念資管系

看到這個很配服你的研究精神.

其實我在等寫完所有火車set後要開始研究把PF系統放到RC火車上面

看不會更發威. PF系統的能力. 心中有太多想法..

不過也要有時間去實現..

作者: 謝團長 時間: 2010-6-16 20:03
DIY確實是蠻不錯的
不過有點辛苦
實際上PF系統已經改良了RC基座較大的問題
至於供電的問題, 確實能這樣做, 不過9V電池恐怕也不會比較便宜
只是重量變輕了
不論如何還是向您的DIY精神致敬

作者: 小卡 時間: 2010-6-16 20:04

用錫絲效果就很好了!
烙鐵使用要很小心!因為溫度很高!
在焊接的同時要小心!
有時候高溫焊錫中的鬆香很可能會噴出!
切勿太近!
ps:自己改的!真的很棒! ...
HANK 發表於 2010-6-16 19:11

感謝 HANK大的肯定
還有焊接真的要小心...

我很久沒碰烙鐵的.. 從高中畢業後到現在..

因為我很不喜歡那個味道. 大學跟研究所都念資管系

看到這個很配服你的研究精神.

其實我在等寫完所有火車set後要開始研究把PF系統放到RC火車上面

看不會更發威. PF系 ...
bearcat 發表於 2010-6-16 19:45

我目前都是以RC為製作來本，本來想買PF來玩玩看，但是整套太貴了，所以只好再拿出RC來土砲改造

相信RC+PF也可玩出很多東西(雙馬達遙控，燈光、聲音等等)，也期待bearcat大的研究成果！

作者: 小卡 時間: 2010-6-16 20:15

DIY確實是蠻不錯的
不過有點辛苦
實際上PF系統已經改良了RC基座較大的問題
至於供電的問題, 確實能這樣做, 不過9V電池恐怕也不會比較便宜
只是重量變輕了
不論如何還是向您的DIY精神致敬 ...
謝團長發表於 2010-6-16 20:03

謝團長所言甚是
在RC底盤大拆解那篇也有提到這個論點
畢竟現在PF已經進步很多，(電池)體積小很多
但是缺點就是要很多顆電池以及官方套件售價太貴了
等動力套件的話，台灣應該很貴或是不會進
所以才會拿RC底盤來玩玩看，減輕重量，以及改良須多顆電池的缺點(原廠鋰電其實是很方便，但是能見度不高+太貴)
當然囉，任何改良"不一定"會比原來的方案優良，總是要有人先嘗試錯誤...

作者: xray1974 時間: 2010-6-16 20:24
小卡大
可以研究跑多久嗎??
原本的RC有包括火車跑的動力和燈光的電力
可以持續多久
我很好奇
不過改造也有風險
一不小心把重要的東西弄壞就不好了

作者: 小卡 時間: 2010-6-16 21:15

小卡大
可以研究跑多久嗎??
原本的RC有包括火車跑的動力和燈光的電力
可以持續多久
我很好奇
不過改造也有風險
一不小心把重要的東西弄壞就不好了 ...
xray1974 發表於 2010-6-16 20:24

這個我也不知道，不過一定比原來的差
畢竟體積就差很多了
再從數字上看(以我所知道"充電電池"提供的數字來做比較)
電流方面：3號的2000-2700mAh，4號800-1000mAh，方形600mAh
電壓：3號及4號都是1.2*6=7.2V，方形是8.4V
種類：3號或4號是鎳氫，方形是鋰電

這裡完全是以"充電電池"比較，若要較強電力可用鹼性電池
個人最想要的是3號電池2到4顆的配置，兼顧經濟與方便性，續航力也還可以

作者: bearcat 時間: 2010-6-17 08:08
小卡. 其時說真的. 7938 這組. c/p值很高..

裡面的零件我算過單買的. 已經超過整組價格了~

況且這次用的大型零件很少. 有多預算真的可以買

光裡面的PF系統就很值得去買了..

作者: 小卡 時間: 2010-6-17 08:16

小卡. 其時說真的. 7938 這組. c/p值很高..

裡面的零件我算過單買的. 已經超過整組價格了~

況且這次用的大型零件很少. 有多預算真的可以買

光裡面的PF系統就很值得去買了.. ...
bearcat 發表於 2010-6-17 08:08

看板大的介紹實有稍微算過，的確很超值！
申請一下經費好了，希望預算案能通過

作者: lixia 時間: 2010-6-17 09:23
7938 紅色子彈列車真的相當超值

片數高達六百多片, 還有一套完整PF
扣除PF高單價的PF系統, 平均每片積木成本可以降到約4元以下! (算是進入殺肉價格了)

作者: bearcat 時間: 2010-6-17 11:19

7938 紅色子彈列車真的相當超值

片數高達六百多片, 還有一套完整PF
扣除PF高單價的PF系統, 平均每片積木成本可以降到約4元以下! (算是進入殺肉價格了) ...
lixia 發表於 2010-6-17 09:23

沒錯!! 這組可以說是PF系統創作的好東西~~

作者: 林樂樂 時間: 2010-6-18 10:08
改的很棒
火車是真的還蠻想買的
不過還真的很貴

作者: 小猴先生 時間: 2010-6-18 16:50

7938 紅色子彈列車真的相當超值

片數高達六百多片, 還有一套完整PF
扣除PF高單價的PF系統, 平均每片積木成本可以降到約4元以下! (算是進入殺肉價格了) ...
lixia 發表於 2010-6-17 09:23

小弟覺得是PF售價高昂
所以會有這樣超值的感覺

不過現在哪個系列包含City不貴呢
唉

作者: 小卡 時間: 2010-6-18 17:17

小弟覺得是PF售價高昂
所以會有這樣超值的感覺

不過現在哪個系列包含City不貴呢
唉

小猴先生發表於 2010-6-18 16:50

CITY已經算"相對"便宜的....
